丙纶布防水卷材（全称：聚乙烯丙纶复合防水卷材）是一种以聚乙烯（PE）为防水主材，两面复合丙纶无纺布的高分子防水材料。它适用于屋面、地下室、卫生间等防水工程，尤其适合潮湿基面施工。   一、丙纶布防水卷材特点  ✅ 优点：  可直接在潮湿基面施工（无明水即可）。  与水泥浆粘结，无需专用胶粘剂，成本低。  抗拉强度高，耐腐蚀，适合复杂基层。  ❌ 缺点：  耐高温性较差（长期暴露需做保护层）。  搭接缝处理要求高，施工不当易渗漏。   二、施工步骤（关键要点）   1. 基层处理  清理基层，确保无尖锐物、浮灰、油污。  基层需坚实、平整（可用1:2.5水泥砂浆找平）。  阴阳角、管根处做圆弧处理（R≥50mm）。   2. 配制水泥胶粘剂  配比：普通硅酸盐水泥（PO 42.5） + 水 + 建筑胶（如108胶），比例通常为 1:0.3:0.1（重量比）。  搅拌：调成糊状，无颗粒，静置5分钟后使用。   3. 卷材铺贴  方法：满粘法（水泥胶均匀涂刷在基层和卷材背面）。  顺序：先节点（管根、地漏）→ 再大面，由低向高铺贴。  搭接：长边搭接≥80mm，短边搭接≥100mm，搭接缝用水泥胶压实。   4. 细部节点加强  管道、地漏等部位裁剪卷材包裹，并涂刷附加层。  墙面泛水高度≥300mm（卫生间淋浴区≥1800mm）。   5. 养护与验收  施工后24小时内避免踩踏、水冲。  检查无空鼓、翘边后，做水泥砂浆保护层（厚度≥20mm）。   三、常见问题及解决  1. 空鼓：水泥胶涂刷不均或压实不充分 → 返工补胶。  2. 渗漏：搭接缝未密封 → 用JS防水涂料补强。  3. 翘边：基层太干燥 → 喷水湿润后压实。   四、视频推荐  国内平台：搜索“聚乙烯丙纶防水施工实操”（如抖音“防水工老李”）。  观察：水泥胶配制、搭接缝处理、管根节点做法。   五、适用场景  推荐：地下室侧墙、卫生间（非长期浸水环境）、室内防潮。  不推荐：外露屋面（需加保护层）、高温环境（如沥青屋面）。  如需具体工程案例或规范（如《聚乙烯丙纶防水卷材应用技术规程》CECS199），可进一步说明需求！

自粘胶膜防水卷材是一种以高分子材料为基材，通过自粘胶层实现与基层粘结的防水材料，广泛应用于地下工程、屋面、隧道等防水工程。其施工工艺具有操作简便、环保、无明火等特点，以下是其典型施工流程及要点： 一、施工准备1. 材料检查  确认卷材型号、规格符合设计要求，无破损、褶皱或受潮。检查自粘胶层是否均匀，无漏涂或结块。2. 基层处理  基层应平整、坚实、干燥、清洁，无尖锐凸起、浮灰、油污等。阴阳角、管根等部位需做圆弧处理（半径≥50mm），并增设附加层（宽≥300mm）。3. 工具准备  刮板、压辊、裁刀、扫帚、喷灯（可选）、密封胶枪等。 二、施工流程1. 定位放线  根据设计图纸弹出基准线，确定卷材铺贴位置。2. 附加层施工  在阴阳角、管根等薄弱部位提前铺贴附加层，搭接宽度≥100mm。3. 卷材铺贴  方向选择：卷材长边沿流水方向铺设，短边搭接宽度≥80mm（具体按设计要求）。  滚铺法：将卷材对准基准线，从一端开始滚铺，同时用压辊从中间向两边滚压，排出空气。  自粘胶层处理：若基层较干燥，可适当喷洒水雾（或专用基层处理剂）增强粘结效果。4. 接缝处理  搭接部位揭除隔离膜后，立即用压辊压实，确保胶层充分粘结。  搭接缝处可涂刷密封胶或铺设专用密封带，增强防水效果。5. 收头处理  卷材端部应固定牢固（如压条固定），并用密封胶密封严实，防止翘边。 三、注意事项1. 环境要求  施工温度宜为5~35℃，避免雨雪、大风天气作业。  基层含水率应≤9%，潮湿基层需提前处理（如涂刷基层处理剂）。2. 施工细节  避免卷材过度拉伸，防止胶层断裂影响粘结。  搭接缝必须严密，禁止漏压或虚粘。  穿墙管、预埋件等部位需做加强处理。3. 安全与储存  施工人员需佩戴手套，避免直接接触胶层。  卷材应储存在阴凉干燥处，避免日晒雨淋，严禁接近火源。 四、质量验收• 检查卷材铺贴是否平整、无皱褶、空鼓。  • 搭接缝和细部节点处理是否符合规范要求。  • 进行淋水或蓄水试验，确认无渗漏。通过规范施工工艺和严格质量控制，自粘胶膜防水卷材可显著提高防水工程的耐久性和可靠性。施工前建议结合具体设计图纸和规范要求进行技术交底。

防水卷材是一种重要的建筑材料，主要用于抵御外界雨水、地下水渗漏等。以下是一些知名的防水卷材生产厂家：1. 豫翔防水：是中国防水材料制造商之一，提供多种防水解决方案。2. 科顺CKS：广东科顺化工实业有限公司成立于1996年，集建筑防水材料研发、生产、销售、施工于一体。3. 卓宝JOABOA：深圳市卓宝科技股份有限公司是一家企业，提供建筑防水及其他功能性建筑材料。4. 西卡Sika：一家全球性公司，始创于1910年，提供化学品和应用经验，在防水领域有深厚的技术积累。5. 宏源防水：潍坊市宏源防水材料有限公司成立于1996年，是集科研开发、生产销售和施工服务于一体防水系统供应商。6. 禹王：盘锦禹王防水建材集团有限公司是中国防水行业的知名企业，专注于防水材料的研发与生产。7. 索普瑞玛：创立于1908年的法国公司，生产防水、保温等建筑材料，具有悠久的历史和技术沉淀。8. 凯伦CANLON：江苏凯伦建材股份有限公司是国家企业，以融合防水技术而闻名。9. 基仕伯GCP：源自美国材料公司，生产和销售防水卷材、混凝土外加剂等产品。10. 鲁鑫防水：山东鑫达鲁鑫防水材料有限公司深耕中国高分子防水领域，是国内高分子防水企业之一。此外，还有一些其他厂家如昆明市新亚防水材料厂、昆明市东方宏润防水材料厂和昆明海虹防水材料厂也从事SBS防水卷材的生产。在选择防水卷材时，建议考虑品牌的口碑、产品质量、技术支持及售后服务等因素。

自粘式防水卷材是一种新型防水材料，具有诸多优点和广泛的应用范围。以下是对自粘式防水卷材的详细介绍：一、产品特点施工简便：自粘式防水卷材可在常温下冷施工，无需热熔，只需撕去隔离层即可直接铺贴，施工方便且速度极快，有效缩短工期。防水性能好：该卷材具有优异的粘结性，能确保搭接缝的连续性与密封性，有效抵御基层开裂、变形产生的应力对防水系统的破坏。同时，它还具备自我修复功能，能自行愈合较小的穿刺破损，保持良好的防水性能。耐高低温：自粘式防水卷材适应高低温环境下施工，耐高低温性能好，抗老化，使用寿命长。环保安全：施工过程中不产生有害物质，对环境友好，施工安全，不污染环境。材料强度高：除了主体材料外，表面材料聚乙烯膜也具有优良的防水性和很高的强度，为防水提供了双重保险。耐腐蚀：该卷材具有良好的耐酸、耐碱、耐化学腐蚀性能，在各种环境中具有优良的耐老化性能。二、应用范围自粘式防水卷材广泛应用于各类建筑防水工程中，包括：工业与民用建筑物：如屋面、地下室、室内空间等。市政工程：如蓄水池、游泳池等。交通工程：如地铁、隧道等。特殊场所：如油库、化工厂、纺织厂、粮库等不宜动用明火的场所。三、施工方法自粘式防水卷材的施工方法主要包括干铺法、湿铺法、拉铺法和滚铺法等。具体施工方法需根据现场条件、基层状况以及设计要求进行选择。在施工过程中，需注意基层的清理、修补、涂刷基层处理剂、节点部位粘贴、定位弹基准线、铺贴卷材、辊压排气、收头处理及搭接、组织验收等步骤。四、注意事项基层处理：基层必须坚实、平整、清洁且干燥，阴阳角需抹成圆弧形，以确保施工效果。施工环境：施工时应避开雨雪以及五级以上的大风等恶劣天气条件。材料保护：自粘卷材的包装和隔离纸只能在铺贴前和铺贴时除去，密封胶未用完时，要及时将容器拧紧密封。验收与保护：施工完成后应组织验收，并及时进行隐蔽处理或采取有效的临时保护措施。

以下是关于 卷材防水施工 的视频内容要点和推荐资源，供您参考学习： 一、卷材防水施工关键步骤（视频常见内容）1. 基层处理  清理基层（无灰尘、油污、松动物）。  找平层平整、干燥（含水率检测）。  阴阳角、管根处做圆弧或倒角处理。  2. 涂刷基层处理剂  均匀涂刷底油（冷底子油或专用处理剂），增强粘结力。  3. 卷材铺贴  热熔法（SBS改性沥青卷材）：火焰枪加热卷材背面，压实粘接。  冷粘法（自粘卷材）：撕掉隔离膜，直接粘贴并排气压实。  空铺/机械固定：用于地下室底板等大面施工。  4. 搭接处理  搭接宽度≥80-100mm（热熔法需热熔搭接边）。  接缝处用密封膏封闭。  5. 细部节点加强  管道、地漏、檐口等部位附加层处理。  6. 验收与保护层施工  检查无空鼓、翘边后，施工水泥砂浆或混凝土保护层。   二、推荐视频资源1. 国内平台  B站/抖音/快手：搜索关键词“SBS卷材防水施工”、“自粘卷材铺贴”，推荐实操类视频（如“工地老吴防水施工”）。  腾讯课堂/网易云课堂：建筑课程（如《建筑防水工程技术规范解读》）。  2. YouTube  Sika Group：英文教程，展示高分子卷材（PVC/TPO）施工。  Roofing Insights：热熔法防水卷材详细演示。  3. 注意事项  选择与工程匹配的卷材类型（沥青、高分子、自粘等）。  施工环境要求（温度≥5℃，避免雨雪潮湿天气）。   三、图文补充说明若需文字版教程或施工规范（如《屋面工程质量验收规范》GB50207），可告知具体应用场景（屋面/地下室/卫生间），我会进一步提供资料！  希望这些信息对您有帮助！

高分子防水卷材是一种以高分子聚合物为主要原料制成的柔性防水材料，具有优异的耐候性、耐腐蚀性和抗老化性能，广泛应用于建筑防水工程。以下是其核心要点：一、主要类型及特性PVC（聚氯乙烯）防水卷材特点：成本低、易焊接，抗紫外线较好。应用：屋顶、地下室、隧道等常规防水。TPO（热塑性聚烯烃）防水卷材特点：耐高温（-40℃~150℃）、高反射率（节能）、环保可回收。应用：大型公共建筑、绿色建筑、极端气候地区。EPDM（三元乙丙橡胶）防水卷材特点：弹性好、耐臭氧和紫外线，寿命可达50年以上。应用：复杂变形结构（如种植屋面、污水处理厂）。CPE（氯化聚乙烯）防水卷材特点：阻燃性好、成本低，适合潮湿基层。应用：工业厂房、冷库等。二、核心优势耐久性强：抗老化性能优于传统沥青卷材，寿命长达20-50年。环保节能：部分材料可回收，生产过程低污染（如TPO）。施工便捷：自粘型或焊接工艺，减少接缝渗漏风险。适应性强：耐高低温、酸碱腐蚀，适用于潮湿或复杂基层。三、施工关键点基层处理：确保平整、干燥、无尖锐物，必要时涂刷基层处理剂。搭接处理：采用热风焊接（TPO/PVC）或胶粘剂密封，搭接宽度≥80mm。细部加强：阴阳角、管根等部位需附加层处理，提升整体密封性。环境要求：避免雨雪天气施工，低温时需预热材料（如TPO焊接温度需达400℃）。四、质量检测标准国家标准：GB 18173.1-2012（高分子防水卷材）规定拉伸强度、不透水性、低温弯折性等指标。测试方法：拉伸试验：检测材料抗拉强度（≥12MPa）。耐候性测试：模拟紫外线老化后评估性能衰减。接缝剥离强度：确保焊接或粘接部位牢固。五、市场趋势绿色化：低VOC、可回收材料需求增长（如生物基TPO）。多功能化：开发阻燃、高反射隔热等复合功能卷材。智能化：嵌入传感器实时监测防水层状态（新兴技术）。六、与传统沥青卷材对比特性 高分子卷材 沥青卷材耐候性 优（耐紫外线、臭氧） 较差（易老化开裂）环保性 可回收，低污染 含沥青挥发物，污染较大施工温度 灵活（部分可冷施工） 需高温烘烤，能耗高使用寿命 20-50年 8-15年七、常见问题Q：如何选择适合的材料？A：根据环境条件（温度、湿度）、结构变形程度及预算综合选择，如地下工程优先EPDM，高温屋顶选TPO。Q：卷材接缝处易漏水怎么办？A：确保焊接质量（使用专用设备），接缝处增涂密封胶双重防护。高分子防水卷材凭借其性能优势，正逐步替代传统材料，成为现代建筑防水的优选方案。施工中需严格把控材料选择、基层处理及细节工艺，以确保长期防水效果。

聚氯乙烯（PVC）防水卷材是一种以聚氯乙烯树脂为主要原料，加入多种化学助剂，经混炼、挤出成型和硫化等工序加工制成的防水材料。以下是关于 PVC 聚氯乙烯防水卷材的详细介绍：一、产品特性优异的防水性能：PVC 防水卷材具有高度的耐水性和抗渗性，能够有效阻挡水分渗透，适用于各种需要防水的场合，如屋顶、地下室、卫生间等。耐久性强：该卷材具有较长的使用寿命，屋面使用可达 20 年以上，地下使用可达 50 年之久，且性能稳定，有效减少维修成本。耐候性好：PVC 防水卷材耐老化、耐紫外线照射，同时具备耐化学腐蚀和耐根系渗透的特性，能够在各种恶劣环境下保持良好的性能。柔韧性佳：在低温环境下（如-20℃），它依然保持良好的柔韧性，适应环境温差变化性好。可焊接性：该卷材具有良好的可焊接性，接缝经过热风焊接后，能够与母材融合，确保焊缝的牢固与美观。环保可持续：PVC 防水卷材可以回收再利用，符合环保可持续的要求，且在使用过程中无环境污染问题。二、产品分类按有无复合层分类，PVC 防水卷材可分为：N 类：无复合层。L 类：用纤维单面复合。P 类：织物内增强。三、适用范围PVC 防水卷材广泛应用于建筑领域，包括：屋面防水：适用于种植屋面、平屋面、坡屋面等，提供出色的防水效果。地下防水：适用于水库、堤坝、地下室等建筑物的地下防水工程。基础设施：在隧道、桥梁、粮库等基础设施中也发挥着重要作用。四、施工工艺为了适应不同的屋面、地下及其它土木工程需求，PVC 防水卷材的施工工艺包括机械固定法、空铺法、条铺法以及满粘法等多种方法。在施工过程中，需要注意以下几点：施工环境：施工基层的强度、厚度、含水率等指标应符合国家规范设计要求，且施工环境温度应适宜，一般不低于-5℃。铺贴方向：确定规划卷材的铺贴方向和顺序，按防水层的轮廓自然布置在基层，平整顺直，不得弯曲。固定方法：根据选用的固定方法进行固定，如机械固定法、满粘法、条粘法等。焊接搭接：防水卷材焊接搭接部位应擦拭干净、干燥，采用热风焊接，确保焊缝的牢固与美观。收头处理：卷材收头处用压条固定，用密封膏密封，水泥砂浆封实。五、注意事项温度适应性：PVC 防水卷材对温度较为敏感，高温下容易变形和软化，低温下则容易变脆和开裂，因此在施工过程中需要注意控制温度。抗紫外线性能：长期暴露在阳光下，PVC 防水卷材容易发生老化现象，导致性能下降，因此在使用过程中需要注意防晒。维修成本：如果 PVC 防水卷材出现损坏，维修时需要整张更换，成本较高，因此在使用过程中需要注意保护。

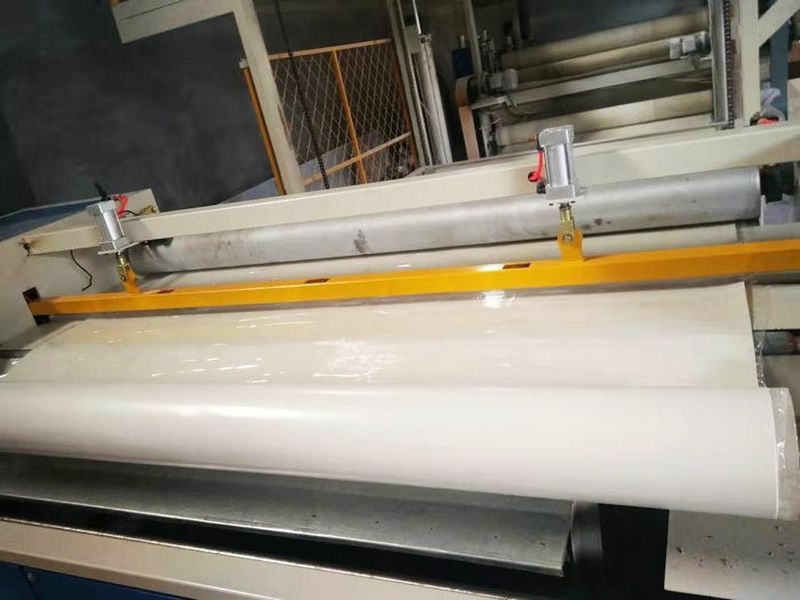

防水卷材设备生产线是用于生产各类防水卷材（如SBS/APP改性沥青防水卷材、高分子防水卷材、自粘防水卷材等）的成套机械设备。以下是河南豫翔防水关于防水卷材生产线的详细介绍： 一、生产线主要组成部分1. 原材料预处理系统   沥青加热罐：用于沥青的熔化、脱水、保温。   改性剂添加装置：添加SBS、APP等改性剂，提升沥青性能。   填料储存与计量系统（如滑石粉、碳酸钙等）。  2. 配料与搅拌系统   高速剪切搅拌罐：将沥青、改性剂、填料均匀混合，形成改性沥青胶料。  3. 基材处理工段   胎基布展卷机：释放聚酯胎（PY）、玻纤胎（G）等基材。   烘干与预热装置：去除胎基水分并预热，确保与涂覆层结合牢固。  4. 涂覆与浸渍系统   刮涂机：将改性沥青均匀涂覆在胎基两面。   浸渍槽：用于生产沥青油毡（需浸渍氧化沥青）。  5. 覆膜与冷却   PE膜/矿物粒料覆膜机：覆盖表面隔离膜（PE膜）或彩砂、铝箔等。   冷却水槽：通过水冷或风冷使卷材定型。  6. 压实与定型   压花辊：增强表面纹理或密实度。   纠偏装置：确保卷材直线行进，避免跑偏。  7. 卷取与包装   自动卷取机：按设定长度（如10m/卷、20m/卷）裁切并卷取。   包装线：贴标、覆膜包装或装箱。  8. 控制系统   PLC自动化控制，调节温度、速度、厚度等参数，可选配触摸屏人机界面。   二、生产线分类1. 改性沥青防水卷材生产线   生产SBS/APP改性沥青卷材，耐高温、低温性能好。   典型产能：500~2000万平方米/年（宽度1~2m，厚度2~5mm）。  2. 高分子防水卷材生产线   生产TPO、PVC、EPDM等卷材，用于建筑屋面或地下工程。   需配备挤出机、压延机等设备。  3. 自粘防水卷材生产线   添加自粘胶层，生产施工便捷的冷施工卷材。  4. 沥青瓦生产线   生产彩色沥青瓦，需附加模切、喷砂等设备。   三、核心设备供应商1. 国内品牌   河南豫翔防水、卓宝科技、三棵树等企业自研生产线。   设备厂商：北京中建、山东宏源、江苏凯伦等。  2. 国际品牌   豫翔防水、德国Siefer（专注于沥青卷材设备）。   日本富士、美国R&D（高分子卷材设备）。   四、选型要点1. 产能需求：根据年产量选择设备规格（如1m/2m幅宽）。  2. 产品类型：改性沥青、高分子或自粘卷材需不同配置。  3. 自动化程度：全自动线（减少人工）vs半自动线（成本低）。  4. 能耗与环保：废气处理（VOC回收）、余热利用系统。  5. 售后服务：设备厂商的技术支持与备件供应能力。   五、发展趋势1. 绿色生产：减少沥青烟气排放，采用环保改性剂。  2. 智能化：物联网（IoT）远程监控生产数据。  3. 多功能化：一机多能，兼容多种卷材生产。  如果需要更具体的设备参数或工艺流程细节，可进一步补充说明！

CPS反应粘结型湿铺防水卷材是一种高性能的建筑防水材料，它通过特殊的配方设计使得卷材能够与混凝土基面发生化学反应，形成牢固的粘结层。这种防水卷材特别适用于地下室、屋面、卫生间等需要高防水性能的区域。以下是关于CPS反应粘结型湿铺防水卷材的一些特点和优势： 特点优异的粘结性能：能与混凝土基层产生化学交联反应，形成不可逆的牢固粘结，有效防止水在结构层间窜流。适应性强：对基面的要求相对宽松，可以适应一定湿度的基面施工，并且可以在复杂的基层上形成连续的整体防水层。耐久性好：具有良好的抗老化、抗紫外线、抗刺穿和撕裂性能，延长了建筑物的使用寿命。施工便捷：采用湿铺法施工，操作简单，不需要使用明火，降低了施工难度和安全隐患。 适用范围地下室、地下车库、地铁站、隧道等地下工程。屋面防水，特别是需要做绿化屋顶或太阳能安装的场合。卫生间、厨房、阳台等室内防水处理。其他对防水要求较高的工业与民用建筑项目。 注意事项在施工前应确保基层干净、平整，没有松散物质、油污等可能影响粘结效果的因素。根据施工现场的具体情况选择合适的施工方法和工艺参数。施工后需进行适当的保护措施，避免防水层受到破坏。CPS反应粘结型湿铺防水卷材以其独特的粘结技术和优良的防水性能，在现代建筑防水工程中得到了广泛应用。选择这种类型的防水卷材时，建议根据具体的工程需求和环境条件来确定合适的规格和型号，并严格按照产品说明书进行施工。

聚乙烯丙纶复合防水卷材是一种新型防水材料，以下是对其的详细介绍：一、产品概述聚乙烯丙纶复合防水卷材是以原生聚乙烯合成高分子材料加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶涤纶长丝无纺布，经过自动化生产线一次复合而成的新型防水卷材。该产品在充分研究现有防水、防渗类产品的基础上，根据现代防水工程对防水、防渗材料的新要求研制而成。二、产品特点防水性能优良：聚乙烯丙纶复合防水卷材具有极高的抗渗性和耐水性，能够有效地防止水分渗透，保证建筑物的防水安全。耐久性好：该材料具有优异的耐候性、耐老化性和耐化学腐蚀性，能够在各种恶劣环境下长期保持稳定的性能。其使用寿命可达50年以上。施工方便：采用预铺反粘法施工，无需现场熬制沥青，减少了施工难度和环境污染。同时，该卷材对基层的平整度要求不高，施工过程中水泥胶对凹凸不平的基层做了找平处理。环保性好：该材料在生产和使用过程中不产生有害物质，符合环保要求。粘接性能优异：卷材表面粗糙，与水泥胶结合形成牢固的满粘层。可与水泥材料在凝固过程中直接粘合，粘接剥离强度大。适应性强：该卷材韧性好，可以任意折叠、裁剪，可在直角处施工。同时，它还具有极好的电绝缘性能和气温耐受性。三、应用领域聚乙烯丙纶复合防水卷材适用于各种建筑物的防水工程，如屋顶、墙面、地下室、卫生间等。特别是在一些对防水要求较高的工程中，如水池、游泳池等，更能体现其优异的防水性能。此外，该卷材还可用于地下管道的防锈、防腐及冶金、化工防污染、高速公路、地下隧道、河道防渗、防漏等领域。四、产品规格与型号聚乙烯丙纶复合防水卷材的幅宽通常大于等于1000mm，长度有50m、100m等规格。其主要型号有(FS2)、(SBC120)、(RD)、(SQ115)、(SK115)等。其中，SBC120聚乙烯丙纶复合防水卷材以其表面粗糙均匀、易粘接等特点而广受欢迎。五、施工注意事项基层处理：施工前应确保基层表面平整、干燥、无杂物。配制胶粘剂：随用随配制胶粘剂，确保胶粘剂的质量。施工防水层：按照施工规范进行防水层的施工，确保卷材的连接牢固、紧密。防水层检验：施工完成后应进行防水层的检验，确保无渗漏现象。保护层施工：在防水层表面施工保护层，以延长防水层的使用寿命。六、生产厂家市场上有多家知名的聚乙烯丙纶复合防水卷材生产厂家，如山东雨晴防水材料有限公司、北京世纪雨神防水材料经营中心等。这些厂家拥有先进的生产设备和技术团队，能够为客户提供产品和服务。

SBS改性沥青防水卷材是一种以沥青为基础，添加苯乙烯丁二烯苯乙烯（SBS）热塑性弹性体改性的防水材料，具有优异的低温柔韧性、耐高温性和抗裂性，广泛应用于建筑屋面、地下室、桥梁等防水工程。一、SBS防水卷材施工方法1.施工工艺分类|方法|适用场景|操作要点||||||热熔法|屋面、地下室、桥梁|火焰喷枪加热卷材底部沥青层，与基层粘结。||自粘法|地下室、隧道、室内|撕去隔离膜直接粘贴，无需加热（基层需干燥）。||冷粘法|特殊环境（禁火区）|采用冷胶粘剂粘贴，施工较慢，粘结强度较低。|2.施工步骤（以热熔法为例）（1）基层处理基层必须平整、坚实、无起砂、空鼓、裂缝，含水率≤9%（可用塑料薄膜覆盖法检测）。阴阳角、管根、落水口等部位做圆弧角（R≥50mm），并涂刷基层处理剂（冷底子油）。（2）弹基准线按卷材宽度弹线，确保铺贴顺直，搭接宽度符合要求。（3）卷材铺贴热熔法：用火焰喷枪（液化气或汽油喷灯）均匀加热卷材底部至沥青熔化（约200℃），边加热边滚动铺贴，排除空气。搭接处理：长边搭接≥100mm，短边搭接≥150mm，搭接缝用喷枪热熔密封。（4）节点加强处理管道、檐口、变形缝等部位需做附加层（宽度≥300mm）。（5）检查验收检查是否有空鼓、翘边、漏熔，合格后进行保护层施工（如水泥砂浆、细石混凝土）。二、SBS防水卷材技术规范1.材料要求（GB182422008）|项目|指标要求|||||拉力（N/50mm）|≥500（Ⅰ型）、≥800（Ⅱ型）||延伸率（%）|≥30（Ⅰ型）、≥40（Ⅱ型）||低温柔性|18℃（Ⅰ型）、25℃（Ⅱ型）无裂纹||耐热度（℃）|90℃（Ⅰ型）、105℃（Ⅱ型）无滑动、流淌|2.施工规范（GB503452012）环境要求：施工温度≥5℃，雨雪天、大风（5级以上）禁止施工。热熔法施工时需配备消防器材（灭火器、湿砂）。搭接要求：长边搭接≥100mm，短边搭接≥150mm。上下层卷材接缝应错开1/3幅宽以上。验收标准：无渗漏、无空鼓，搭接缝粘结牢固。屋面工程需进行24小时闭水试验，地下室采用淋水或蓄水试验。三、常见问题及解决方案|问题|原因|解决方法||||||卷材空鼓|基层潮湿、热熔不匀|刺破排气后注胶压实，或切除重铺。||搭接缝开裂|火焰温度不足或未热熔压实|重新加热搭接缝并压辊滚压。||低温脆裂|选用Ⅰ型卷材（耐低温性不足）|寒冷地区应选用Ⅱ型（25℃）。||沥青流淌|高温暴晒或施工温度过高|避免夏季正午施工，覆盖保护层。|四、SBS卷材vsAPP卷材对比|特性|SBS卷材|APP卷材||||||改性材料|苯乙烯丁二烯苯乙烯（弹性体）|无规聚丙烯（塑性体）||低温性能|优（25℃仍柔韧）|一般（10℃易脆裂）||高温性能|耐90~105℃|耐110~130℃（更适合炎热地区）||适用地区|北方寒冷地区|南方高温多雨地区|五、总结1.选材：寒冷地区选SBSⅡ型（25℃），高温地区可选APP。2.施工关键：基层干燥、平整，节点加强处理。热熔法需均匀加热，避免烧穿卷材。3.验收：闭水试验必不可少，确保无渗漏。SBS卷材性价比高、适应性强，严格按规范施工可保证10~15年防水效果。

防水卷材的价格因材质、规格、品牌、厚度等因素差异较大，且通常以 “平方米” 或 “卷” 为单位销售。以下是常见防水卷材的参考价格（2023年市场行情），供您对比：一、按卷计价（常见规格）卷材类型 每卷面积 每卷价格范围 适用场景SBS改性沥青卷材 10㎡/卷（3mm厚） 80~150元/卷 屋面、地下室、桥梁等10㎡/卷（4mm厚） 120~200元/卷 高湿度、重载工程高分子自粘卷材 10㎡/卷（1.2mm厚） 100~200元/卷 地下室、地铁隧道10㎡/卷（1.5mm厚） 150~250元/卷 长期耐候性要求高的工程TPO防水卷材 15㎡/卷（1.2mm厚） 300~500元/卷 工业厂房、绿色建筑15㎡/卷（1.5mm厚） 400~600元/卷 高端屋面或极端气候地区二、按平方米计价材质类型 价格范围（元/㎡） 说明SBS改性沥青卷材 15~30元/㎡ 含人工辅材（基层处理剂等）自粘高分子卷材 20~40元/㎡ 含施工费（热风焊接或胶粘）TPO防水卷材 30~50元/㎡ 进口品牌或特殊功能价更高三、影响价格的关键因素材质与厚度改性沥青卷材便宜（15~30元/㎡），高分子卷材（20~50元/㎡）和TPO（30~50元/㎡）较高。厚度越大（如4mm vs 3mm），价格越高。品牌差异国产普通品牌：价格较低（如东方雨虹基础款约15元/㎡）。进口高端品牌（如索普瑞玛、西卡）：价格可达国产的2~3倍。附加功能耐穿刺、抗紫外线、阻燃等功能会增加成本（+10%~30%）。施工费用自粘卷材人工费约5~10元/㎡，热熔SBS卷材需加热设备（+15~20元/㎡）。四、选购建议明确需求屋面长期暴露选耐候性好的TPO或SBS；地下室潮湿环境选自粘高分子。重载工程（如停车场）选4mm以上厚度的SBS卷材。计算总成本总价 = 材料费 + 施工费 + 保护层费用（如水泥砂浆另算15~25元/㎡）。避坑指南警惕“低价卷材”：低于市场价30%的可能掺假（如再生沥青或劣质高分子）。检查认证：优先选择通过 GB国标、CE、FM认证 的产品。五、常见问题一卷有多少平方米？常规卷材每卷约10㎡（SBS）或15㎡（TPO），具体以厂家标注为准。如何判断真假？查看包装标识、合格证，并抽样测试（如撕拉强度、不透水性）。如需精准报价，可提供具体工程需求（如面积、环境、厚度），或联系当地供应商实地测量！
