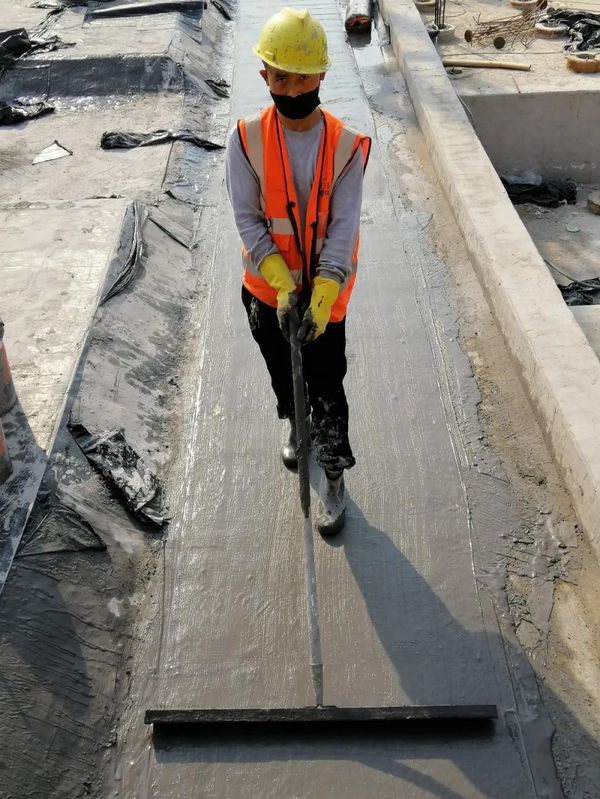

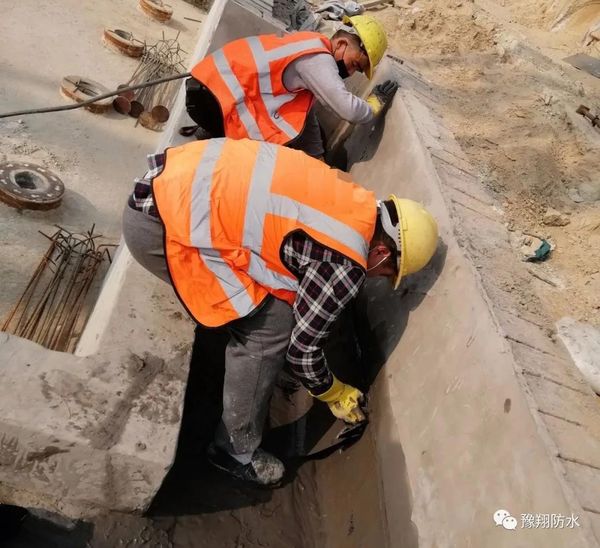

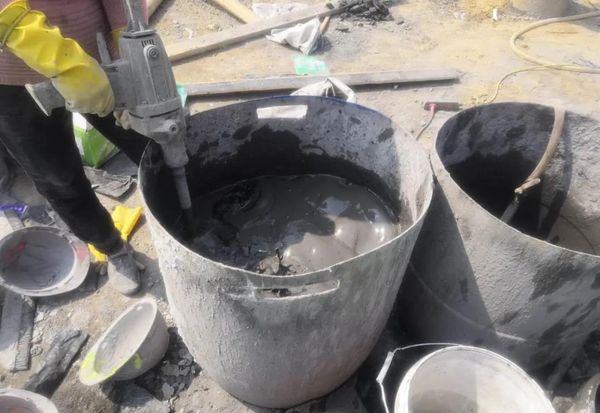

在河南，一场关乎民生福祉的医疗建设工程正热火朝天地进行着——南阳市中心医院心脑血管医院独山院区建设项目。这一项目承载着无数南阳人民对**医疗资源的期盼，建成后将极大提升区域内的心脑血管疾病诊疗水平，为患者带来更便捷、**的治疗。　　在这个意义非凡的项目背后，河南豫翔防水科技有限公司正默默贡献着自己的力量。我们凭借多年积累的行业经验和技术实力，为该项目提供了一系列高品质的防水产品，这些产品均经过严格的质量检测，具备**的防水性能、良好的耐久性和可靠的稳定性。　　其中项目上使用的JS防水涂料，即聚合物水泥防水涂料，它融合了有机聚合物乳液和无机水泥的优点。具有超强的粘结力，能与各种基层紧密贴合，形成牢固的防水屏障；良好的柔韧性，可有效抵御建筑结构的轻微变形，确保防水效果持久稳定；而且绿色环保，不会对医院的室内环境造成任何污染，符合医疗场所对材料安全性的严格要求。　　自本项目使用我司防水产品以来，我们的**团队全程跟进。从产品的生产环节，确保材料按时保质保量抵达施工现场，并安排技术人员现场指导，协助施工团队正确使用产品，严格把控每一个施工环节，保证防水工程的高质量完成。　　我们深知，南阳市中心医院心脑血管医院独山院区建成后，将成为守护南阳人民心脑血管健康的坚固堡垒。而我们提供的防水产品，就如同为这座堡垒筑牢了一道隐形的防护堤，守护着建筑内部不受水患侵扰，为医院的长久稳定运行奠定基础。　　未来，河南豫翔防水科技有限公司将继续秉持**、创新、负责的态度，为更多像南阳市中心医院心脑血管医院（独山院区）这样的重要民生项目提供**的防水产品和服务，助力城市建设，守护美好生活。　　河南豫翔防水科技有限公司（原名：新乡市豫翔防水材料有限公司）位于河南省新乡市获嘉县产业集聚区，是一家集研发、设计咨询、生产、销售、施工于一体的**化建筑防水生产企业。　　公司是中国建筑防水协会会员单位、河南省建筑防水协会会员单位、中国中铁建筑CRCC认证**选合作单位、中国中轻产品质量保障CQGC认证单位、国家康居示范工程**选产品单位、中国绿色环保家装产品**点推广单位、全国道桥高分子防水涂料国家标准参编单位，连续多年被评为“中国3.15诚信企业”、河南省“守合同重信用企业”。“豫翔”牌商标被评为“河南省**名商标”。　　公司拥有先进的生产设备和检测仪器，通过ISO9001:2015质量体系认证。产品分为工装和家装两大系列。其中工装产品为：“豫翔”牌改性沥青防水卷材、自粘聚合物改性沥青防水卷材、道桥用高聚物改性沥青防水卷材、聚乙烯类高分子防水卷材、聚氨酯防水涂料、JS复合防水涂料、水泥基渗透结晶型防水涂料、高铁专用防水涂料、道桥专用防水涂料等多种产品。家装产品为：“豫翔”牌金装全效防水涂料、厨浴超柔防水涂料、净味通用防水涂料、蓝天柔韧性防水涂料、环保型地面固化剂等多种家装防水涂料。　　中国好防水，新乡豫翔造，选择豫翔防水，铸就百年工程。我们始终坚守“建筑结构防水专家”这一品牌定位，当好建筑结构的守护者，本着不畏难、不言难的企业精神，给你阳光、给你微笑的企业理念，让客户满意，让员工幸福，以此回报社会。　　“OneWorld-OneDream-YOUSUNNYDream”中国梦-豫翔梦，让世界爱上中国造，让防水爱上豫翔造。　　防水装修的重中之重　　材料**选绿色环保　　消费倡导诚实守信

　　水泥基渗透结晶型防水材料的主要特征是渗透结晶，一般的表面防水材料在经过一段时间的老化作用后，可能逐渐丧失它的防水功效，而水泥基渗透结晶型防水材料在水的引导下，以水为载体，借助强有力的渗透性，在混凝土微孔的毛细管中进行传输充盈，发生物化作用，形成不溶于水的结晶体，与混凝土结构结合成封闭式的防水层整体，堵截来自任何方向的水流及其他液体侵蚀，既达到长久性防水、耐腐蚀的作用，又起到保护钢筋、增强混凝土结构强度的作用。不同生产厂家的不同产品，其性能特点也略有不同，但主要有以下八大性能特点。　　八大性能特点　　1具有双重的防水性能　　水泥基渗透结晶型防水材料所产生的渗透结晶能深入到混凝土结构内部堵塞结构孔缝，无论其渗透深度有多少，都可以在结构层内部起到防水作用；同时，作用在混凝土结构基面的涂层由于其微膨胀的性能，能起到补偿收缩的作用，能使施工后的结构基面同样具有很好的抗裂抗渗作用。　　2具有极强的耐水压能力　　能长期承受强水压，部分产品的测试结果表明：在厚50㎜、抗压强度为13.8MPa的混凝土试件上，涂刷两层水泥基渗透结晶型防水材料，至少可承123.4m的水头压力（1.2MPa）。　　3具有独特的自我修复能力　　水泥基渗透结晶型防水材料是无机防水材料，所形成的结晶体不会产生老化，晶体结构许多年以后遇水仍能激活水泥，产生新的晶体将继续密实，密封或再密封小于0.4㎜的裂缝，完成自我修复的过程。　　4具有防腐、耐老化、保护钢筋的作用　　混凝土的化学侵蚀和钢筋锈蚀与水分和氯离子渗入分不开。水泥基渗透结晶型防水材料的渗透结晶和自我修复能力使混凝土结构密实，从而**大程度地降低了化学物质、离子和水分的侵入，保护钢筋混凝土免受侵蚀。　　水泥基渗透结晶型防水材料产生的不溶于水的晶体不影响混凝土呼吸的能力，能保持混凝土结构内部的正常透气、排潮、干爽，在保持混凝土内部钢筋不受侵蚀的基础上延长了建筑物的使用寿命。同时，用水泥基渗透结晶型防水材料处理过的混凝土结构还有效地防止了因冻融而造成的剥落、风化及其他损害。　　5具有对混凝土结构的补强作用　　用水泥基渗透结晶型防水材料施工后的结构，由于它不是晶体结构重新激活，而是未水化水泥被激活，增加了密实度，对结构起到了加强作用，一般能提高混凝土强度的20%～30%。　　6具有长久性的防水作用　　水泥基渗透结晶型防水材料所产生的物化反应**初是在工作面表层或临近部位，随着时间的推移逐步向混凝土结构内部进行渗透。各生产企业的产品渗透深度为10～30㎝不等（个别生产企业表示其产品渗透深度更大)。在通常情况下，所形成的晶体结构不会被损坏，且性能稳定不分解，防水涂层即使遭受磨损或被刮掉，也不会影响防水效果，因为其有效成分已深入渗透到混凝土结构内部，故其防水作用是长久性的。　　7符合环保标准，无毒、无公害　　水泥基渗透结晶型防水材料是一种无毒、无味、无害、无污染的环保型产品，可按环保（绿色）建材的通用标准进行检测。　　8具有施工方法简单、省工省时的优点　　水泥基渗透结晶型防水材料施工时对基面要求简单，对混凝土基面不需要做找平层，施工完成后也不需要做保护层。只要涂层完全固化后就不怕磕、砸、撞、剥落及磨损。对渗水、泛潮的基面可随时施工，对新建或正在施工的混凝土基面，在养护期间（水分未完全挥发时）即可同时使用。底板施工若采用干撒法则更为简单。

项目概况：广州至湛江客运专线位于广东省中南部，线路自广州枢纽白云站(棠溪站)引出，沿途经过广州、佛山、肇庆、云浮、阳江、茂名、湛江等市，终至规划的湛江西站，线路全长约421.654km。广州枢纽内设往广州北站的联络线有两条，双线总长度为约17.8km;往广河客专的联络线双线长度为约9.7km。湛江西动车停车场走行线长度双线约5.0km。此次分批所供的预铺高分子自粘胶膜防水卷材和聚氯乙烯PVC防水卷材均以高标准的规格获得项目上的一致认可。豫翔防水秉承“质量是我们的**准则，服务是我们的*高忠诚，以质量求生存以服务求发展”的企业理念将会使此次合作不止于前，不止于此。预铺高分子自粘胶膜防水卷材：高分子(EVA)复合自粘防水卷材，是以高分子片材为面料材料以改性自粘橡胶沥青为基料，经工艺复合而成的自粘复合防水卷材。PVC防水卷材：聚氯乙烯(PVC)防水卷材以聚氯乙烯树脂为主要原料，加入多种化学助剂，经混炼、挤出成型和硫化等工序加工制成的防水卷材，是一种热塑性的PVC卷材。中国好防水，河南豫翔造，选择豫翔防水，铸就百年工程。我们始终坚守“建筑结构防水专家”这一品牌定位，当好建筑结构的守护者，本着不畏难、不言难的企业精神，给你阳光、给你微笑的企业理念，让客户满意，让员工幸福，以此回报社会。“One World-One Dream-YOUSUNNY Dream”中国梦-豫翔梦，让世界爱上中国造，让防水爱上豫翔造。

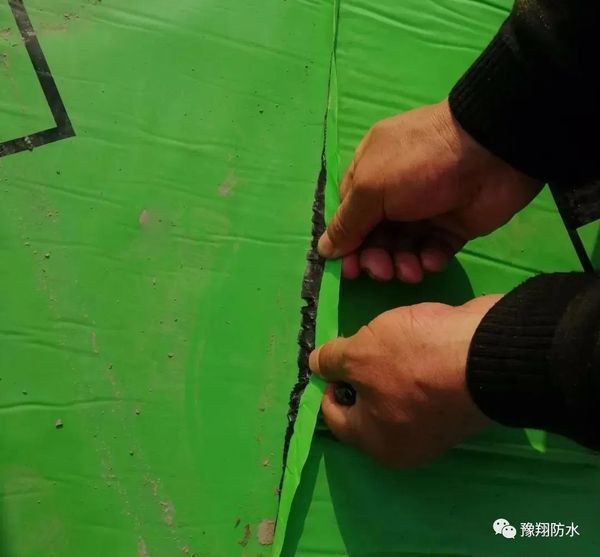

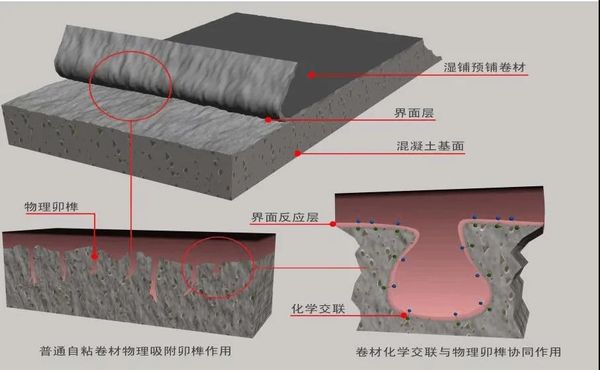

　　产品概况　　非沥青基高分子自粘胶膜防水卷材是专为地下与隧道工程研制的一种能与混凝土结构预铺形成牢固的反粘结的防水卷材。该卷材是以树脂类高分子（HDPE、TPO、PVC、EVA等）片材为主体防水材料，在高分子防水基材上覆以自粘料层，并以隔离膜或者砂层为隔离层而制成的。卷材自粘层和抗环境变化保护层具有自愈功能，与浇筑混凝土通过化学交联及物理卯榫，反应固结后，形成防水层与混凝土结构的无间隙结合，杜绝间窜水隐患，能有效提供防水系统的可靠性。　　规划分类　　按材料类型分：P类（HDPE、TPO、PVC、EVA等）、R类（EPDM）；　　按上表面材料分：细砂（S）、无砂（N）；　　厚度：P类：1.2mm、1.5mm、1.7mm；　　R类：1.5mm、2.0mm；　　幅度：1000mm、2000mm。　　产品特点　　1、综合性能优异。　　2、湿粘结技术。　　3、抗冲击和耐穿刺性能优质。　　4、较强的耐化学腐蚀性。　　5、施工方便。　　施工工艺　　1.技术交底　　全方位的安全部署，杜绝安全隐患，确保施工安全有序进行。　　2.基层清理　　建筑及所有场地的平面及斜面的清理、疏通。　　3.规划弹线　　墨盒规格弹线。　　4.阴阳角施工　　阴阳角等细部节点位置做好长短边搭接。　　5.锚杆施工　　在铺贴完卷材后，在钢筋根部涂刷非固化橡胶沥青防水涂料或其他密封材料并绑扎遇水膨胀止水条。　　6.大面积施工　　为做好项目建设，对标国际水准，全力为项目建设提供优质高效服务，提升项目建设水平。　　7.后浇带施工　　混凝土浇筑过程中，因设计要求或施工需要分段浇筑，而在先、后浇筑的混凝土之间所形成的接缝。　　8.砂面盖口条施工　　应用于高分子防水卷材搭接边的加强使用，搭接加盖口双重保证，针对预铺反粘防水卷材对接工艺留下的缝隙做一个盖口加强密封处理，预铺卷材破损修补，暴力刺穿后的密封。　　9.成品保护　　各工期要求成品保护措施进行职责分配，确保防水卷材的完整性、有效性。　　适用范围　　市政：地铁车站、地铁区间隧道；　　公路：公路隧道；　　高铁：高铁区间隧道；　　工民建：地下底板及外防内贴的侧墙防水工程。　　　　新乡市豫翔防水材料有限公司位于河南省新乡市卫滨工业园区，现拥有多条现代化的生产线，可生产“豫翔”牌改性沥青防水卷材，高分子聚乙烯丙纶防水卷材，丙纶专用干粉胶，单(双)组份聚氨酯防水涂料，水泥基渗透结晶型防水涂料，水泥基(JS)复合防水涂料，金属屋面防水涂料等多种产品，是集生产、科研、施工、销售于一体的专业防水材料生产企业。　　公司拥有先进检测仪器，检测人员全部接受国家建筑材料检验测试中心正式培训后上岗，从原材料进厂，生产工艺、成品检验入库、产品出厂，层层把关，批批检验，随机抽查严格执行国家防水质量标准。　　公司采用现代化的经营管理机制，以“团结务实诚实创新”为企业核心理念，以“提供优质服务”为企业宗旨，以“让用户满意”为企业的工作标准。愿与各界朋友真诚合作，共创辉煌。　　防水装修的重中之重　　材料***绿色环保　　消费倡导诚实守信

　　错误1：防水涂刷前，基层未进行充分湿润　　基层吸水性强，涂刷不流畅；固化后的防水层易出现起粉、无强度、针眼等缺陷。　　错误2：基层有明水时涂刷防水　　基层有明水时，会稀释防水浆料，造成乳液不均匀，表面形成泛白。　　错误3：管口、阴角等部位未抹成圆弧倒角　　阴角、管口部位是防水的重要节点，未抹成圆弧倒角，易形成防水层应力集中，造成开裂，导致漏水。　　错误4：在防水浆料里加入水等其他物质　　防水浆料的配比是经过严格测试而制定的，加入水等其他物质完全改变了产品配比，质量无法保证，降低防水效果。　　错误5：K11防水浆料（柔韧型II型）涂刷太厚　　一次涂刷太厚，容易导致表面成膜后，内部浆料仍未干固，造成开裂。阴角部位堆料，导致涂层太厚，防水层开裂。　　错误6：防水层漏涂　　防水浆料涂刷不均匀，未覆盖所有待施工的基层，无法形成整体防水层，未涂刷区域容易导致渗漏。　　错误7：防水层未固化即进行闭水试验　　防水浆料未固化时，防水层尚处于反应中，放水进行闭水试验会破坏防水层，宜造成防水层起壳、脱落。　　错误8：防水层未做保护层，后期交叉施工破坏　　防水浆料不做保护层，后期交叉施工造成破坏，导致防水层失效。　　防水工程关键之多，学问之深，以上8条不足以概括。　　有疑惑的统统看过来，我们继续带你探讨还有哪些容易被忽略又致命的错误？　　错误9：关键部位未设置防水反坎　　问题阐述：外墙空调板、线条部位墙体根部末设置防水反坎，后期空调板部位易产生积水；阳台、露台砌体墙根部未设置防水反坎，后期露台部位易产生积水；卫厨间管道及管井墙体根部未设置防水反坎，从而导致渗漏现象出现。　　标准做法：外墙空调板、线条部位墙体根部、阳台、露台砌体墙根部、卫厨间管道及管井墙体根部均设置200m高砼反坎。　　错误10：排水立管吊洞采用铁丝固定　　问题阐述：卫生间排水立管吊洞采用铁丝固定，当铁丝锈蚀后，易出现渗漏隐患。　　标准做法：采用成品吊洞模板。　　错误11：未设置侧排地漏　　问题阐述：沉箱式卫生间未设置侧排地漏，管井根部位设置砼反坎。　　标准做法：沉箱式卫生间合理设置侧排地漏。　　错误12：防水反坎基层未凿毛　　问题阐述：防水反坎基层未凿毛，反坎与基层结合不紧密，易出现渗漏隐患。　　标准做法：厨卫间反砼浇筑前，新旧混凝土接触面必须凿毛、清理。　　错误13：关键部位塞缝不密实　　问题阐述：外窗顶部及阳台推拉门底部塞缝不密实，易出现渗漏隐患。　　标准做法：外窗顶部及阳台推拉门底部必须塞缝密实。　　错误14：未按要求制作空调孔预制块　　问题阐述：未按要求制作空调孔预制块，内高外低设置，易引发渗漏隐患。　　标准做法：制作空调孔预制块，柱内高外低设置。　　错误15：屋面部分部位未设置防水反坎　　问题阐述：屋面外墙根部及出屋面门口根部未设置防水反坎，存在渗漏隐患。　　标准做法：屋面外墙根部及出屋门口根部设置砼防水反坎，反坎高度至少高于屋面做法完成面10cm以上。

　　自粘改性沥青防水卷材分为二类：一类是以胶质蠕变自粘胶涂盖基材表面并复合隔离材料制造而成的高性能无胎自粘防水卷材。一类是以以聚酯毡为胎体，以合成橡胶和优质重交沥青为主料，配置成的胶质蠕变自粘胶，涂盖胎基表面并复合隔离材料制造而成的自粘卷材。该类产品具有极强的粘结性能和自愈性，适应高低温环境下施工。该类产品耐低温性能好，是地铁、隧道和不可动火现场***佳的防水、防潮和密封材料，还适用于管道的防水、防腐工程。　　产品特点　　该产品施工时不用粘结剂，也不须加热烤至熔化，只须撕去隔离层，即可牢固地粘结在基层上。施工方便且施工速度极快。具有橡胶的弹性，延伸率***，很好地适应基层的变形和开裂。适用于工业与民用建筑的屋面、地下室、室内、市政工程和蓄水池、游泳池以及地铁隧道防水。还适用于木结构和金属结构屋面的防水工程。特别适用于不宜动用明火的石油库、化工厂、纺织厂、粮库等防水工程。　　注意：不要把非暴露型的卷材用于暴露使用的环境，不要在冻结的基面上铺贴自粘卷材。自粘卷材的包装和隔离纸只能在铺贴前和铺贴时除去。　　自粘防水卷材的施工工艺　　1.基层清理→涂刷基层处理剂→节点加强处理→定位、弹线→铺设自粘防水卷材→节点密封→工作面移交；　　具体铺设卷材时的做法：打开整卷卷材，用一根钢管插入成筒卷材中心的纸芯筒，然后由两人各持一端抬至待铺的起始端，并将卷材向前展出约500mm，由另一人掀剥次部分卷材的隔离纸，并将其卷到已用过的包装纸芯筒上。将以剥去隔离纸的卷材对准已弹好的基准线轻轻摆铺，再加以压实。　　隔离材料的介绍　　自粘防水卷材一般是有两种离型膜做为隔离材料，一种是PE离型膜，一种是PET离型膜。　　PET离型膜底材是PET，就是在PET薄膜的表面涂上一层硅油，以降低PET薄膜表面的附着力，达到离型的效果。常规厚度从25um至150um。有冷热撕和光哑面之分，经过防静电和防划伤处理，产品具有很好的吸附性和贴合性。PET膜耐温性很高，耐温性≥220℃，断裂延伸率一般在30%左右。　　PE离型膜就是在PE薄膜的表面涂上一层硅油，以降低PE薄膜表面的附着力，达到离型的效果，其耐温性≤130℃；断裂延伸率200%；剥离力≤0.25N/25mm；残余粘着率≥70%。　　两种隔离膜分析不易揭开膜的影响因素　　***：生产卷材时出料温度超过了隔离膜的耐受温度。　　生产时各种产品都有要求的相应的不同的出料温度，有的厂家生产线没有降温设备很难达到要求的出料温度，只要隔离膜不收缩、不烫坏就生产，这种情况生产的卷材隔离膜也很难起到隔离的作用，同时隔离膜也会出现褶皱严重影响产品的外观。　　第二：生产出来的卷材不能及时的进行冷却降温处理。　　卷材从涂油锅出来以后需要经过几道冷却水来进行柔性的降温过程，可有时冷却水会比较高，不能及时的对卷材表面进行降温处理，致使卷材长时间处于较高的温度中，使得卷材揭不开膜。　　第三：夏季施工时温度造成的不易揭开。　　夏季由于外界气温较高，自粘卷材由于是黑色的极易吸热，就会在施工时卷材表面温度能达到60-70℃；而有的工地存放条件较差，若放置于太阳底下卷材就极易因为温度过高而倾斜；这两种情况均会致使卷材揭膜很困难。　　自粘防水卷材在生产及施工时出现的问题　　自粘类防水卷材使用的隔离材料主要有两种，一种是以PE隔离膜为隔离材料的卷材，一种是以PET隔离膜为隔离材料的卷材。这两种卷材在夏季生产及施工时易出现揭不开膜的现象，严重影响生产进度和施工进度。　　自粘卷材在生产时如果揭不开膜，受胶料的出料温度影响很大。如果温度超过160℃，PE隔离膜上的硅油会跟自粘胶料中的油份互相溶解，失去了隔离性。那么到了施工工地更不好揭膜了。见图1揭膜难易程度跟出料温度的关系图（纵坐标代表生产时胶料的出料温度，横坐标代表揭膜的难易程度，难易程度从0-8作为标识，8代表***难揭，即揭不开。）　　图1揭膜难易程度跟出料温度的关系图　　跟生产线的冷却水的温度有关系，冷却水在生产时起到一个至关重要的作用，如果生产出来的卷材不能及时得到很好的降温，那么严重时会把隔离膜表面烫坏，严重影响产品的外观及质量。见图2揭膜难易程度跟冷却水温度的关系图（纵坐标代表生产时冷却水的温度，横坐标代表揭膜的难易程度，难易程度从0-6作为标识，6代表***难揭，即揭不开。）　　图2揭膜难易程度跟冷却水温度的关系图　　卷材冷却效果是依据产品厚度、生产线速度、设备冷却状况、气候条件或环境温度而定。如果卷材是在慢冷条件下生产卷材，胶料面层将出现0~0.06mm深度的海浪纹路。如果卷材是在急冷条件下生产卷材，胶料面层将出现表层深0~0.15mm，宽0.05~0.08mm大峡谷。这说明两种冷却效果都有问题。所以卷材需要柔性降温过程，将卷材的温度控制在收卷前40℃时，揭膜状态是良好的。　　夏季生产时切记配方不可做的太粘，满足指标要求即可。因为夏季温度过高，自粘类卷材的高温要求在70℃，地表温度在60-70之间，而卷材是黑色的吸热指数较高，所以卷材在工地若露天存放时温度很高，若太粘极易揭不开隔离膜，给施工造成很大的难度。　　配方的原因　　配方中使用的油份过多或是一些废机油之类的，在生产出的卷材在存放的短时间内就是极易析出，析出的油份会导致卷材粘性下降，另一方面还会跟隔离膜上的硅油起反应，使得隔离性下降，揭不开膜。　　隔离膜的原因　　由于PE隔离膜的耐高温指数低，所以在涂覆硅油的烘干温度也不能过高　　如果生产时出料温度超过了硅油的烘干温度就会胶料份硅油相容，失去隔离性。　　施工环境的影响　　夏季外界温度较高，卷材本身吸热指数较高，如果卷材在工地暴晒在阳光下，卷材表面温度达到40-50℃左右时就极易揭不开膜，更况施工时有时卷材需要铺贴在混凝土上，经过暴晒以及混凝土的表面温度，卷材极易达到50-60℃左右，这个时候如果揭膜更是难上加难。　　夏季生产自粘卷材时要特别关注生产时的出料温度和冷却水的温度，生产出来后把卷材模仿工地情况施工一下，防止在工地出现揭不开膜的现象。　　提示：　　1.夏季生产自粘卷材时出料温度不可超过160℃。　　2.生产时的冷却水的温度不可超过40℃。　　3.生产时自粘卷材要完全没入水槽中，而不是漂浮于水上面。　　4.配方要做的即硬又粘，而不是即软又粘。　　5.建议施工工地把卷材放置在阴凉处，尽量不要在中午温度较高时施工。
